Uso e introducción

    Los materiales del PVC que componen el sistema son la parte anterior de la cadena de producción del PVC, que es una de la llave a la producción estable a largo plazo de la línea entera. El grado de la automatización del sistema de composición determina el grado de la automatización de la cadena de producción entera.

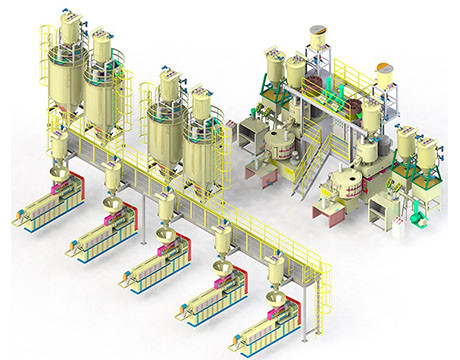

El PVC automático que compone el sistema se compone generalmente de los subsistemas siguientes: sistema material de la colección, sistema transportador material, sistema de procesamiento por lotes por lotes medidor, mezclador, equipo del almacenamiento material, sistema de alimentación, sistema del retiro de polvo: sistema de control central, sistema de vigilancia central, etc. La composición y los principios de los subsistemas se describen como abajo:

1. PVC automático que mezcla el sistema de alimentación centralizado sistema material de la colección

El sistema material de la colección se utiliza para recoger bulto o las materias primas empaquetadas en silos del almacenamiento en distintas maneras.

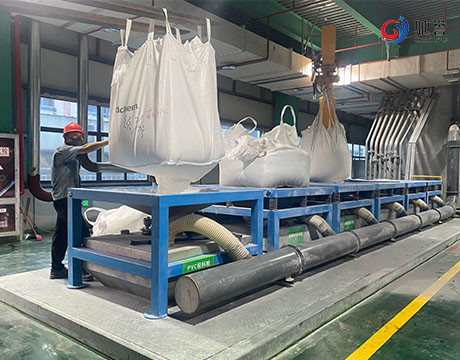

Los materiales a granel se pueden enviar directamente al tanque de almacenamiento a través del dispositivo de la transportación neumática en el petrolero, y los materiales del bolso son recogidos por la estación de abertura del bolso.

2. PVC automático que mezcla el material de alimentación centralizado del sistema que transporta el sistema

La transportación de los materiales es la llave a la automatización del sistema de composición y de alimentación. En el sistema de composición automático del PVC, el sistema transportador ocupa una proporción grande: Incluyendo la transportación de la estación de empaquetamiento al silo de la transición sobre las escalas de procesamiento por lotes por lotes, los materiales acabados que transportan del mezclador al silo acabado, y también los materiales acabados que transportan del silo acabado al extrusor.

     PVC automático que mezcla el equipo de alimentación centralizado del almacenamiento de material del sistema

El equipo del almacenamiento material es por separado silos usados principalmente para almacenar las materias primas y los materiales acabados.

El silo del almacenamiento de la materia prima del PVC tiene 150m3 del volumen eficaz. Los materiales conmovedores materiales son todos del almacenamiento acero inoxidable, y pulido. La superficie exterior se hace con el tratamiento de conserva en vinagre de la estabilización. Consista con los silos, equipo sobre los silos, escalera de acero, cercas del retiro de polvo,

casquillo de la descompresión, puerta, y otros componentes etc.

Puede control automático los materiales entrantes y saliente fijando el indicador llano, tiene aspecto agradable, la estructura fuerte, la prueba del viento y otras características. Para asegurar el índice calificado de los tubos acabados, es necesario considerar el volumen de sobra de los silos del material acabado, normalmente no menos que 12 horas, y también el diseño de los silos materiales acabados adopta la estructura homogeneizada para asegurarse de que los materiales no están separados de la estratificación.

      PVC automático que mezcla el sistema de alimentación de alimentación centralizado del sistema para el extrusor

El sistema de alimentación se compone de alimentador del vacío o de alimentador de la primavera.

Alimentador del vacío integrado por el embudo de alimentación, el arma de la succión, la fan del vórtice, el filtro del pulso, la válvula de mariposa y los silos del almacenamiento. La capacidad de alimentación clasificada más grande es más que 1500kg/el H.

El alimentador de la primavera es un transportador de tornillo rodless, puede ser curva cierto grado, conveniente para la alimentación para el extrusor.
